针对传统通过检测车内环境中氢气浓度大小对燃料电池汽车氢气泄漏故障进行诊断的方法,其诊断效果容易受到传感器安装点位、数量及外部环境(例如风向、风速)影响的问题.提出了一种基于支持向量机的氢气泄漏检测方法,利用质量守恒方程计算燃料电池发动机氢气泄漏故障特征指标,采用经过粒子群算法(Particle Swarm Optimization,PSO)优化的径向基核函数支持向量机识别系统氢气泄漏,并通过燃料电池发动机模型在车辆行驶新欧洲标准行驶循环(New European Driving Cycle,NEDC)工况时的仿真结果,对该方法在车辆变工况行驶条件下检测氢气泄漏的效果进行验证.结果表明:基于支持向量机的燃料电池发动机氢气泄漏检测方法在车辆变工况行驶条件下,对燃料电池发动机系统氢气泄漏的诊断正确率均高于90%.所提出的方法能够较好地实现对燃料电池发动机系统氢气泄漏的检测,并能为其他氢气泄漏检测方法的设计提供参考.
The traditional way to detect the hydrogen leakage in fuel cell vehicles is measuring the hydrogen concentration in the vehicle. But the detection results of this method can be easily affected by the installation location, number and external environment of sensors (such as wind direction and wind speed). To solve this problem,a hydrogen leakage detection method based on support vector machine is proposed. The fault characteristic of hydrogen leak of fuel cell engine is obtained by mass conservation equation, and the support vector machine with radial basis kernel function is optimized by Particle Swarm Optimization (PSO) to detect hydrogen leakage in fuel cell engine. The simulation results of the fuel cell engine model under the New European Driving Cycle(NEDC) help to verify the effect of the hydrogen leakage detection method when the vehicle is running under variable conditions. The results show that the detection method of hydrogen leakage for fuel cell engine based on support vector machine has an accuracy rate of over 90% when diagnosing hydrogen leakage under different driving conditions. The proposed method can be used to detect hydrogen leakage in fuel cell engine system, and can provide references for the design of other hydrogen leakage detection methods.
面对能源危机和环境污染的双重压力, 发展各种类型的高效电动汽车已上升到国家战略层面[1].燃料电池是利用氢氧电化学反应产生电的特殊装置, 使用氢气作为燃料的质子交换膜燃料电池汽车被广泛视为新能源汽车的重要发展方向之一.然而, 氢气属于易燃气体, 一旦发生氢气泄漏, 将有爆炸和燃烧的潜在危险[2].因此, 研究燃料电池发动机系统氢气泄漏检测方法对于质子交换膜燃料电池汽车的进一步推广及发展具有重要意义.目前, 国内外研究人员在质子交换膜燃料电池发动机系统氢气泄漏检测方法上开展了大量的研究, Mousa等[3]利用电化学阻抗法, 分析电堆在不同氧气浓度及不同泄漏率下电堆阻抗的变化情况, 实现电堆内氢气泄漏检测.Barrett[4]利用氢气浓度传感器, 通过检测车内多点位氢气浓度, 实现对车辆氢气泄漏的检测.Maeda等[5]利用声音传感器, 通过检测气体泄漏声音对车辆氢气泄漏进行识别.立花实等[6, 7, 8]通过相关操作, 使燃料电池发动机氢气供应系统内部形成密闭空间, 通过检测密闭空间内氢气压力的衰减情况判断是否出现氢气泄漏.奥井武彦[9]通过增加质子交换膜燃料电池电堆内膜电极湿度产生的电压回升现象判断电堆内部是否出现氢气交叉泄漏.Liu等[10]采用离散隐马尔可夫模型实现了对燃料电池汽车氢气泄漏故障数据的识别.Rosich等[11]从燃料电池空气系统模型中筛选出空气系统各变量的计算公式及冗余公式, 利用各变量计算公式与冗余公式各计算结果之间的残差实现对空气泄漏故障的识别.Escobet等[12]利用模糊归纳推理建立燃料电池发动机参数识别模型, 利用燃料电池发动机物理模型的数据对参数识别模型进行训练, 比较燃料电池发动机参数识别模型输出值与燃料电池发动机物理模型输出值之间的偏差, 实现空气供应管路泄漏的识别.Ingimundarson等[13]基于质量守恒方程实现对燃料电池电堆内部氢气泄漏的检测.
目前, 针对燃料电池发动机氢气泄漏检测方法, 国内外学者进行了大量的研究, 但还存在一些问题, 例如氢气浓度检测法易受到外界环境干扰、部分研究人员在研究过程中对于车辆行驶工况的假设与实际车辆行驶情况相差较大等.针对目前燃料电池发动机氢气泄漏检测存在的一些不足, 本文作者提出了一种基于支持向量机的氢气泄漏检测方法, 通过质量守恒方程获取燃料电池发动机氢气泄漏故障特征指标[13], 并针对在氢气泄漏检测过程中系统小流量氢气泄漏难以识别的问题, 采用经过PSO优化的径向基核函数支持向量机对氢气泄漏进行识别.最后, 通过AMEsim软件提供的燃料电池发动机模型在车辆行驶NEDC循环工况时的仿真结果, 对该方法在车辆变工况行驶条件下检测氢气泄漏的效果进行了验证, 并将不同支持向量机在不同样本容量下对系统氢气泄漏识别的正确率进行了对比.
研究燃料电池发动机氢气泄漏检测的最终目的是开发在线燃料电池汽车氢气泄漏检测系统, 由于嵌入式系统的数据运算性能与普通计算机相比相差很多, 因此, 采用计算量过大的数据识别算法会导致嵌入式系统识别泄漏数据时间过长, 无法实现对燃料电池汽车氢气泄漏的快速检测.文献[14]在嵌入式系统中采用支持向量机故障诊断算法实现了对燃料电池电堆4种故障的诊断, 表明了在嵌入式系统中通过支持向量机故障诊断算法实现数据在线识别的可行性, 因此本文采用基于支持向量机的模式识别方法对燃料电池发动机氢气泄漏进行识别.
支持向量机(Support Vector Machine, SVM)是一种监督式分类的方法[15], 可以通过非线性变换将输入数据变换到一个更高维的空间, 然后在这个高维空间内寻找数据最优分类面, 将正常数据与故障数据分开, 其基本原理为:设一组线性可分数据为
式中:
当超平面对所有数据样本进行正确分类时, 会满足
第i个样本数据点xi 到分类超平面的距离D为
为了提高系统的鲁棒性, 要求分类超平面距离两端各个数据点的最小距离尽可能大, 即
将式(2)代入式(4)后可得
式(5)可以通过定义拉格朗日函数及强对偶关系进行求解, 式(5)求解方式由文献[2]可知.
在实际使用中, 为了增加支持向量机的鲁棒性, 通常将式(5)改写为
式中: C为惩罚因子; ξ 为松弛变量,
不同的C和σ 对支持向量机分类的准确率及其泛化能力影响较大, 合理的选择C和σ 可以显著提高支持向量机的故障诊断能力.因此, 采用了PSO优化算法对
式中: V为速度; ω 为惯性权重; c1, c2 为学习因子; r1, r2 为随机数; pB为个体历史极值; gB为全局历史极值; Xi 为第i个粒子位置; n为迭代次数.通过对各个粒子所处位置及速度的不断更新, 实现对支持向量机C和σ 的优化, 以提高支持向量机的数据分类正确率.

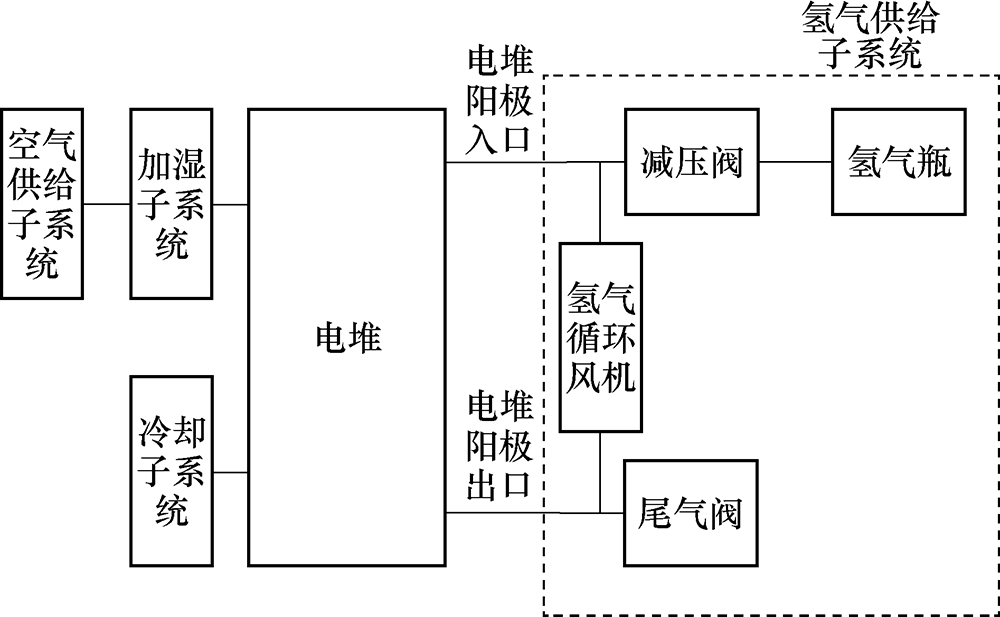

燃料电池是一种能够把燃料具有的化学能直接转换为电能的装置, 但是单片燃料电池的电压很低.为了获取较大的功率输出, 通常需要将多片单电池串联构成电堆, 并与其他辅助子系统一起组成燃料电池发动机.如图1所示, 燃料电池发动机通常可以分为氢气供给子系统、空气供给子系统、加湿子系统、冷却子系统、电堆等.氢气供给子系统主要用于向电堆供应一定压力和流量的氢气, 氢气从氢气瓶内流出, 经过减压阀减压后进入燃料电池电堆阳极.反应剩余的气体从阳极出口流出后经过氢气循环风机回流至电堆阳极入口, 实现再利用.控制系统控制尾气阀定时打开, 将电堆阴极跨膜泄漏至氢气供给子系统中的氮气和水蒸气排出.
根据质量守恒方程, 燃料电池发动机正常运行时, 氢气瓶输出氢气流量QH2, t 应等于电堆阳极流道内氢气反应量Qr 、尾气阀氢气排出量QH2, v、阳极流道内氢气质量变化率QPan 、燃料电池发动机完好时系统内氢气通过各密封件缝隙的泄漏流量QH2, nl 及各段管路内氢气质量的变化率QH2, p之和, 即
由于燃料电池发动机完好时, 系统内氢气通过各密封件缝隙的泄漏流量很小, 且相对于电堆阳极流道, 氢气供应系统各段管道的容积较小, 所以忽略燃料电池发动机完好时, 氢气通过各密封件缝隙泄漏的质量流量及各段管路内氢气质量的变化率, 可得
取燃料电池发动机氢气泄漏特征指标
在燃料电池发动机系统无氢气泄漏的情况T(t)≈ 0, 当燃料电池发动机系统发生氢气泄漏时, 氢气瓶输出氢气流量下,

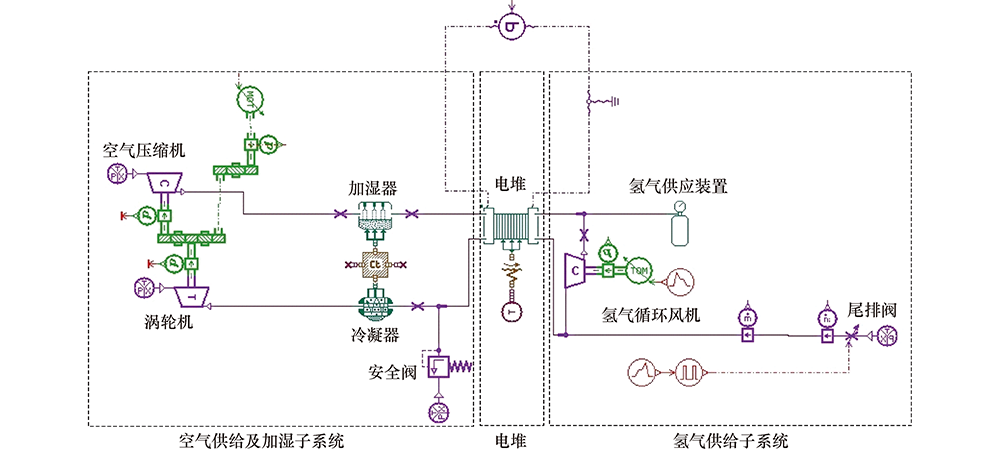

通过AMEsim仿真软件提供的质子交换膜燃料电池发动机系统模型, 对基于支持向量机的燃料电池发动机氢气泄漏检测方法的检测效果进行验证.如图2所示, 该模型为燃料电池发动机物理模型, 在假设氢气、空气符合理想气体定律并且忽略电堆阴极内氮气及水蒸气跨膜泄漏至阳极的前提下, 利用运动学、动力学、传热学等相关物理公式对车辆行驶NEDC循环工况时燃料电池发动机内部各点位气体状态变化及系统各部件的动态特性进行了仿真.该模型主要包括电堆、空气供给及加湿子系统、氢气供给子系统3部分.电堆用于将氢气的化学能转化为电能, 空气供给及加湿子系统用于向燃料电池电堆阴极侧提供空气, 并通过加湿器对进入电堆的空气进行加湿, 氢气供给子系统用于向燃料电池电堆阳极侧供应氢气, 未参加反应的氢气从电堆阳极出口排出, 并通过氢气供给子系统中的氢气循环风机回流至阳极入口实现再利用.模型运行时间为1 180 s, 在运行过程中, 电堆最大输出功率为31.7 kW, 最大输出电流为119.3 A.
在燃料电池发动机氢气泄漏检测方法的研究中, 主要关注在模型运行过程中系统氢气回路的动态特性, 图3所示为氢气供应装置模型, 氢气瓶内氢气初始压力为70 MPa, 氢气瓶容积为50 L, 一级减压阀出口压力设定值为2.07 MPa, 二级减压阀出口压力设定值为0.15 MPa.

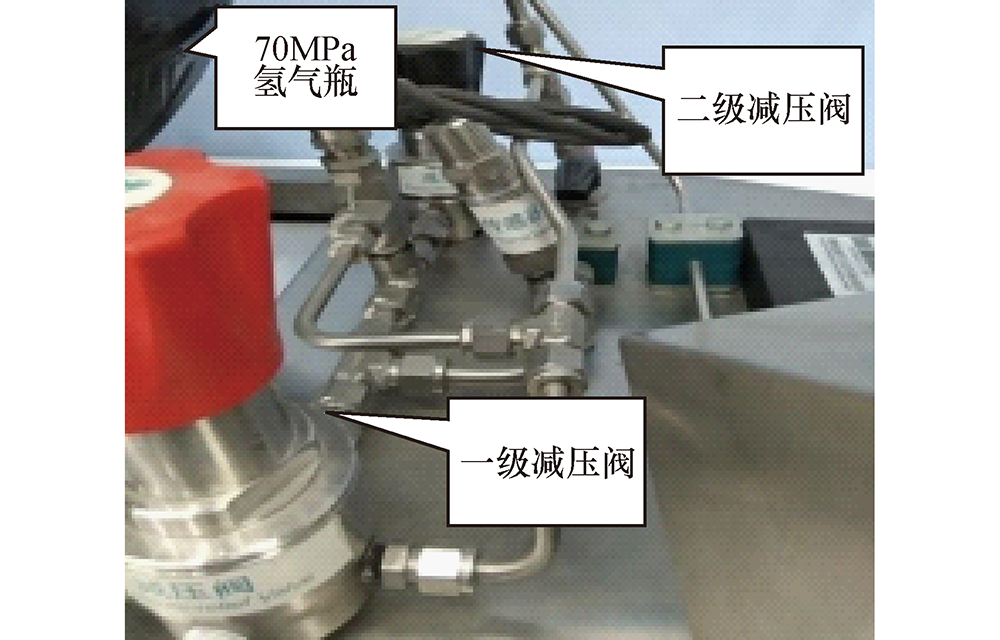

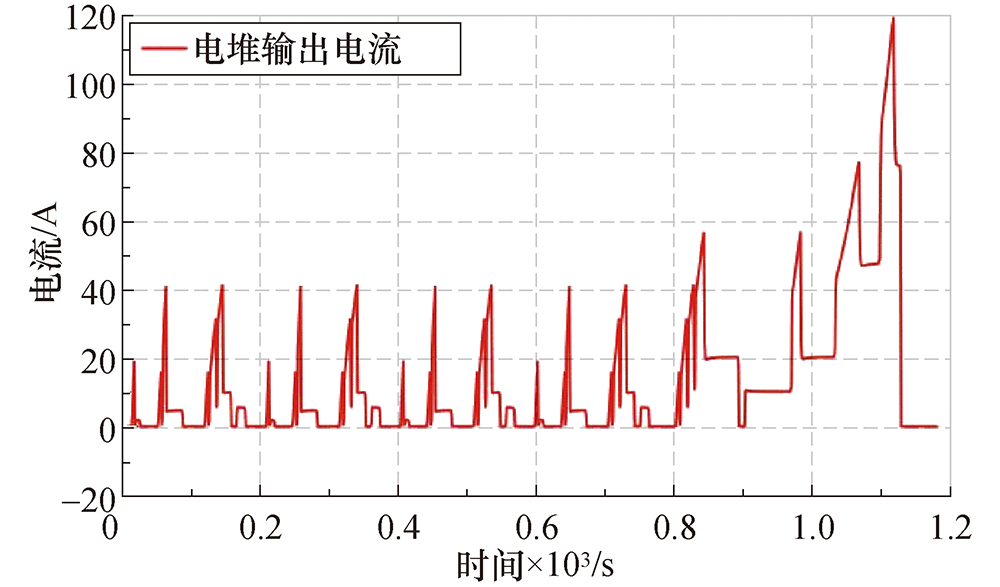

由于在氢气供应装置中需要将氢气压力从70 MPa高压减压至燃料电池电堆阳极标称压力, 通常单级减压难以满足要求, 因此, 如图4所示, 为了更加贴近实际情况, 将模型修改为高压氢气经两级气体减压后输出至燃料电池电堆, 电堆输出电流如图5所示.模型中
式中:

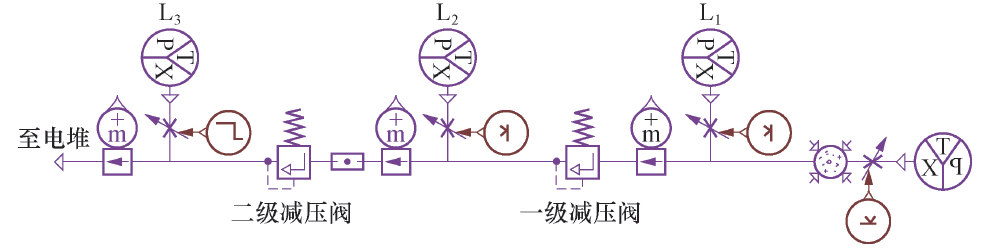

为了研究基于支持向量机的燃料电池发动机氢气泄漏检测方法的检测效果, 分别在模型氢气供应装置一级减压阀上口、下口和二级减压阀下口设置了泄漏点位L1、L2、L3, 以模拟燃料电池发动机发生的大流量、中流量和小流量氢气泄漏, 如图3所示.其中, L1点位与L2点位泄漏孔面积设置为0.1 mm2, L3点位泄漏孔面积设置参照文献[16]中氢气渗透和泄漏量在稳态条件下不超过0.15 NL/min的要求, 将泄漏孔面积设置为0.004 mm2, 使该点位在模型运行过程中氢气泄漏流量约为0.15 NL/min.

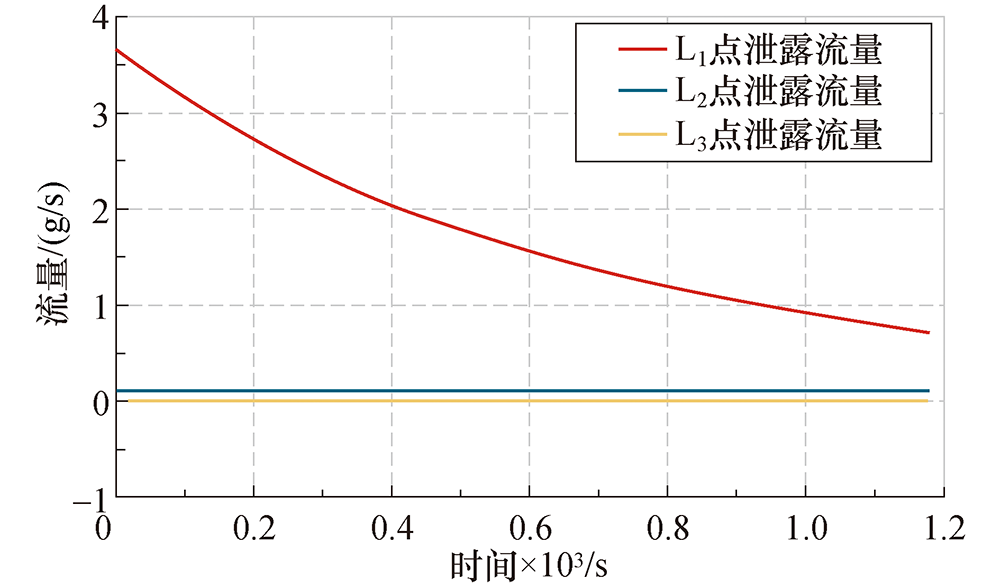

在单独开启泄漏点L1、泄漏点L2、泄漏点L3和未开启泄漏点的情况下, 分别运行燃料电池发动机模型, 模型信号采样周期为0.1s, 模型运行过程中各点位氢气泄漏流量如图6所示, L2与L3点位氢气泄漏流量较为平稳, L1点位氢气泄漏流量随时间减小, 这是由于氢气泄漏流量过大, 氢气瓶内气体压力快速降低造成的.依照公式(11)对模型4次仿真结果进行处理, 分别得到

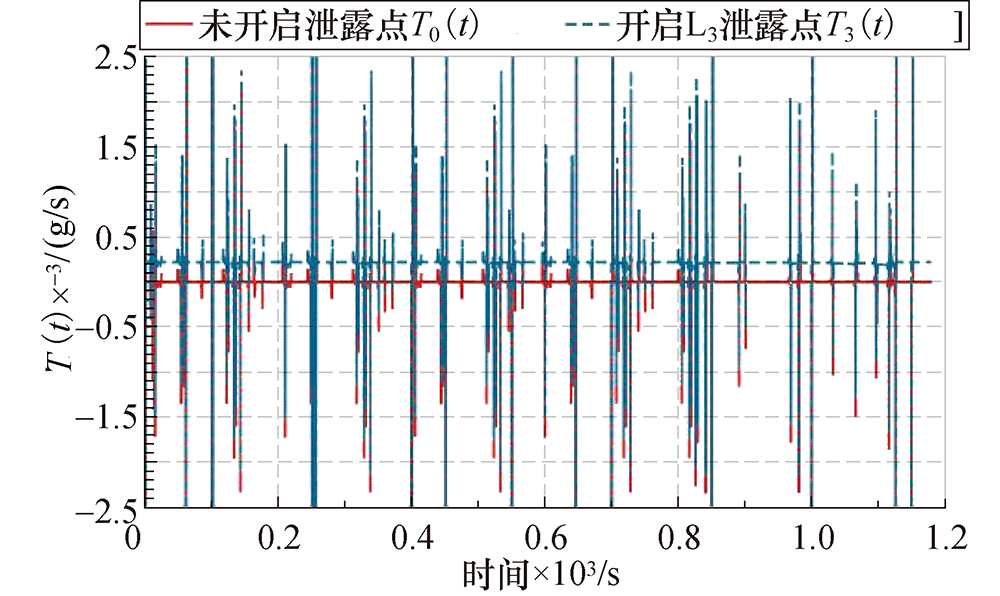

不同情况下故障特征指标
![]() | 表1 不同泄漏情况下训练样本数量及样本标签 Tab.1 Size and labels of training samples for different leakage points |
为了将使用PSO算法优化后的径向基核函数支持向量机的氢气泄漏识别效果与未经优化的径向基核函数支持向量机及线性核函数支持向量机的识别效果进行对比, 利用不同样本容量的训练样本集分别对3种支持向量机进行训练, 并使用不同样本容量的测试样本集对3种支持向量机的氢气泄漏识别效果进行测试, 测试结果如表2中所示.
![]() | 表2 不同支持向量机氢气泄漏识别正确率 Tab.2 Accuracy rate of hydrogen leak detection with different support vector machines % |
由表2中数据可知, 线性核函数支持向量机(Linear Kernel Support Vector Machine, LKSVM)与未经优化的径向基核函数支持向量机(Radial Basis Function Support Vector Machine, RBFSVM)未能对系统无泄漏
1)所提出的基于支持向量机的燃料电池发动机系统氢气泄漏检测方法能够在车辆行驶工况不断变化的情况下对燃料电池发动机系统氢气泄漏进行检测, 且检测正确率均高于90%, 为未来燃料电池汽车氢气泄漏检测方法的设计提供了新的思路.
2)与LKSVM及未经优化的RBFSVNS相比, 经过PSO算法优化的RBFSVM能够较好地识别系统无氢气泄漏及出现小流量氢气泄漏时的故障特征指标, 且识别正确率高于90%, 对其他气体泄漏检测方法的设计具有一定的参考价值.
3)所提出的基于支持向量机的燃料电池发动机系统氢气泄漏检测方法虽然在仿真验证中取得了较好的结果, 但所采用的仿真模型与真实的燃料电池发动机系统依然存在着一定的差距.因此, 在未来需要进行进一步实验验证, 并根据实验结果优化和完善所提出的氢气泄漏检测方法, 提升检测效果.
