表贴式与内置式永磁同步风力发电机的轴电流模型对比分析

引用本文

刘瑞芳, 孟延停. 表贴式与内置式永磁同步风力发电机的轴电流模型对比分析[J]. 北京交通大学学报, 2017,41(2): 106-111.
LIU Ruifang, MENG Yanting. Comparison analysis of bearing currents model in surface mounted and built-in permanent magnet synchronous wind generators[J]. JOURNAL OF BEIJING JIAOTONG UNIVERSITY, 2017,41(2): 106-111.
Doi:10.11860/j.issn.1673-0291.2017.02.017 复制到剪切板

Permissions

表贴式与内置式永磁同步风力发电机的轴电流模型对比分析

刘瑞芳, 孟延停

北京交通大学电气工程学院,北京 100044

第一作者:刘瑞芳(1971—),女,山西阳曲人,副教授,博士. 研究方向为电磁场理论及数值计算.email:rfliu@bjtu.edu.cn.

收稿日期: 2016-10-08

基金: 国家自然科学基金(51107004)

摘要

永磁同步风力发电机通过变流器与电网相连时,变流器产生的共模电压会产生轴电压和轴电流,继而引起轴承早期失效,危害系统的安全运行,因此对永磁同步风力发电机轴电流问题进行研究具有重要意义.本文对表贴式与内置式永磁同步发电机的轴电流问题进行分析,分别建立轴电流分析模型,通过解析计算获取杂散电容参数,确定发电机的轴承分压比.通过对比分析发现:永磁同步发电机的轴承分压比小于双馈异步发电机;内置式永磁同步风力发电机与表贴式的轴电压分压比相近;但是表贴式永磁同步电机的共模电流较大.

关键词: 永磁同步风力发电机; 表贴式; 内置式; 轴电流; 轴承分压比

中图分类号:TM315 文献标志码:A 文章编号:1673-0291(2017)02-0106-06

Comparison analysis of bearing currents model in surface mounted and built-in permanent magnet synchronous wind generators

LIU Ruifang, MENG Yanting

School of Electrical Engineering, Beijing Jiaotong University, Beijing 100044,China

Fund:National Natural Science Foundation of China(51107004)

Abstract

Permanent magnet synchronous generators (PMSG) are connected to the grid through converters.The common mode voltage from the converter could induce the high bearing voltage and bearing currents, which endangers the safety of the operation system. It is important to analyze the bearing current problem of PMSGs. The circuit models of bearing currents in surface mounted PMSG and built-in PMSG are put forward in this paper. The coupling capacitances are obtained through analytical calculation and bearing voltage ratios are determined. According to the analysis of the two types of PMSG, it shows that bearing voltage ratio of the PMSG is smaller than the double fed induction generator (DFIG). The bearing voltage ratio of built-in PMSG is close to the surface mounted PMSG, but the common mode current in surface mounted PMSG is bigger than which in built-in PMSG.

Keyword: permanent magnet synchronous generators; surface mounted; built-in; bearing current; bearing voltage ratio

文章图片

加强可再生能源开发和利用, 是应对日益严重的能源和环境问题的必由之路.推动能源结构优化升级, 继续推进风电等可再生能源发电被列入了国家“ 十三五” 规划.在可再生能源发电技术中风电的成本最接近于常规能源, 因而成为产业化发展最快的清洁能源^{[1, 2]}.

风力发电机是风力发电机组中将机械能转化成电能的核心.不论在陆地还是在海上, 风力发电机都安装在离地面很高的地方, 风力发电机发生故障引起的维护和检修复杂, 且费用高昂.因此与风力发电机故障相关的研究也引起大家的重视.轴电流问题是轴承故障的一种.风力发电机轴电流问题产生的原因与变频驱动电动机的轴电流相似, 变流器产生的共模电压流过电机杂散电容在电机轴上感应出较高的轴电压并产生轴电流, 轴承发生电蚀^{[3, 4]}.永磁同步风力发电机和双馈异步发电机作为主流发电方式已经广泛应用于风力发电.双馈异步发电机的共模模型, 参数计算和轴电流仿真的研究已有报道^{[5, 6, 7, 8]}.国内外对于永磁同步风力发电机的设计讨论较多^{[9, 10]}, 但永磁同步发电机轴电流问题目前还是研究空白.

永磁同步风力发电系统可分为直驱式和半直驱式风力发电系统.永磁直驱风力发电机由转子上的永磁体提供磁场, 定子引出线与变流器相连, 变流器的另一端与电网相连, 实现交-直-交变换.多极电机与叶轮直接连接进行驱动.其优点在于无滑环、无增速齿轮箱、转速低和可靠性高, 目前在风电企业得到了广泛的应用.直驱式永磁同步发电机中永磁体一般为表贴式安装.这类型电机也存在体积大、极数多、成本高、运输和吊装困难等问题.

半直驱式永磁同步发电机采用两级增速齿轮箱, 与直驱式永磁风力发电机相比, 极数少、体积小、永磁体使用量小、成本下降、有利于运输和吊装.由于有这些优点, 其应用也在逐渐推广.由于其转速较高, 半直驱式永磁同步发电机的永磁体一般为内置式.

直驱和半直驱永磁同步发电机分别对应多极数的表贴式永磁结构和少极数的内置式永磁结构.由于两种电机结构不同, 内部杂散电容的分布也不同.而变流器共模电压引起轴电流与电机内杂散电容的分布紧密相关.本文作者将对两种不同结构类型电机的轴电流问题进行对比.首先将对直驱和半直驱永磁同步发电机中杂散电容分布和参数的提取方法展开分析, 分别建立其轴电流分析模型, 推导出两种电机的轴电压分压比, 该比值为轴电流问题的一个指标性参数.然后通过实例对两种电机的轴电压进行了比较.

1 表贴式永磁同步风力发电机

1.1 表贴式永磁同步发电机杂散电容

表贴式永磁同步电机用在直驱永磁风力系统, 其特点是极数多、转速低, 永磁体放置在转子表面.对永磁同步风力发电机的轴电流分析来说, 变流器的共模电压是轴电流的激励源, 而电机内部杂散电容构成了轴电流的耦合通道.图1为一台表贴式永磁同步发电机局部示意图.

	Figure Option View Download New Window

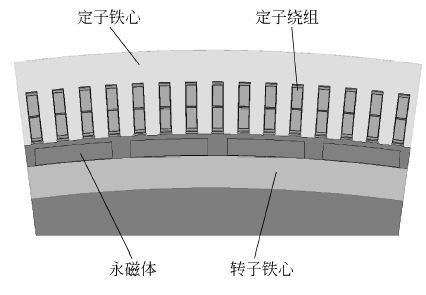

	图1 表贴式永磁同步发电机模型Fig.1 Surface mounted PMSG model

由图1可见, 在同步发电机中存在着4部分导体, 分别为定子绕组、转子铁心、永磁体和定子铁心.其中定子绕组与定子铁心被槽绝缘分开, 定子铁心与转子铁心之间由空气气隙隔开, 定子铁心与机壳电气导通, 转子铁心与转轴导通.根据多导体系统部分电容理论, 可将表贴式永磁同步发电机视为四导体系统, 其内部存在6个杂散电容, 分别为C_wf定子绕组与定子铁心之间的杂散电容, C_wr定子绕组与转子铁心之间的杂散电容, C_rf转子铁心与定子铁心之间的杂散电容, C_wm定子绕组与永磁体之间的杂散电容, C_rm转子铁心与永磁体之间的杂散电容, C_mf永磁体与定子铁心之间的杂散电容.下面对这些电容的解析计算公式进行推导.

1.2 表贴式永磁同步发电机杂散电容解析计算

将电机中等效电极之间的电容利用平板电容公式进行分析, 可以得到内部电容的解析计算公式.

1)定子绕组与定子铁心杂散电容C_wf

该电容会对共模电流的大小产生影响.它可以等效为定子绕组与定子铁心之间的平板电容, 二者之间存在槽绝缘.设定子槽数为N_s, 真空介电常数为ε _r0, 槽绝缘的相对介电常数为ε _r1, 定子绕组和定子槽之间的有效面积为A_s, 槽绝缘厚度为t_s, 定子铁心长度为L_s, 所以C_wf的计算公式为

$C_{wf} = \frac{N_{s} ε_{0} ε_{r 1} A_{s}}{t_{s}} (1)$

式中: $A_{s} = (2 d_{s 1} + b_{s 1}) L_{s}$ , 其中d_s1为定子槽深, b_s1为槽底宽.

2)定子绕组与转子铁心杂散电容C_wr

该电容可以等效为定子绕组与转子铁心之间的平板电容, 二者之间存在槽楔、空气等绝缘材料, 且永磁体通过特定介质粘连在转子铁心的表面.设转子内半径为R_r, 定子槽楔的相对介电常数为ε _r2, 厚度为d_s2, 定、转子铁心之间的气隙为δ , 用卡氏系数k_c考虑等效气隙的增大, 定子槽口宽b_s2, 永磁体磁化方向宽度W_m, 永磁体个数N_m, 可得

$C_{wr} = \frac{N_{s} ε_{0} ε_{r 2} b_{s 2} L_{s}}{ε_{r 2} k_{c} δ + d_{s 2}} \cdot \frac{(2 π R_{r} - N_{m} W_{m})}{2 π R_{r}} (2)$

卡式系数k_c的计算公式为

$k_{c} = \frac{Φ_{不开槽}}{Φ_{不开槽} - △ Φ} = \frac{B_{\max} t_{z}}{B_{\max} (t_{z} - b_{s} σ)} = \frac{t_{z}}{t_{z} - b_{s} σ} (3)$

式中:t_z=b_s+b_z, t_z、b_s和b_z分别为齿距、槽宽和齿宽; Φ _不开槽、△ Φ 、B_max分别为单位轴向长度上的定子铁心不开槽时的磁通量、单位轴向长度上由于开槽所减少的磁通量、单位轴向长度上距槽口无限远处的磁感强度; σ 为过渡变量.

3)转子铁心与定子铁心(机壳)杂散电容C_rf

该电容可以将定子内径和转子外径之间形成的间隙视为圆柱形电容器, 但由于转子外径远大于气隙, 可以用平板电容做近似处理.设转子铁心长度为L_r定子内半径为R_s.由于开槽引起等效气隙增可用卡氏系数k_c考虑, 则

$C_{rf} = \frac{2 π ε_{0} L_{r}}{\ln (\frac{R_{r} + k_{c} δ}{R_{r}})} \cdot \frac{(2 π R_{r} - N_{m} W_{m})}{2 π R_{r}} (4)$

4)定子绕组与永磁体杂散电容C_wm

该电容可以等效为定子绕组与永磁体之间的平板电容, 二者之间存在槽楔、空气等绝缘材料.设定子铁心与永磁体之间的气隙为δ ₂, 则

$C_{wm} = \frac{N_{s} ε_{0} ε_{r 2} b_{s 2} L_{s}}{ε_{r 2} k_{c} δ_{2} + d_{s 2}} \cdot \frac{N_{m} W_{m}}{2 π R_{r}} (5)$

5)永磁体与定子铁心(机壳)杂散电容C_mf

该电容可以等效为永磁体与定子铁心(机壳)之间的平板电容, 二者之间存在气隙.C_mf计算式为

$C_{mf} = \frac{N_{m} ε_{0} W_{m} L_{r}}{k_{c} δ_{2}} (6)$

6)转子铁心与永磁体杂散电容C_rm

该电容可以等效为转子铁心与永磁体之间的平板电容, 二者之间存在某种介质, 设转子铁心与永磁体间介质的介电常数为ε _r3, 厚度为d_s3, 所以C_rm的计算公式为

$C_{rm} = \frac{N_{m} ε_{0} ε_{r 3} W_{m} L_{r}}{d_{s 3}} (7)$

在实际应用中考虑到槽底垫条、定子绕组的外层绝缘及浸漆时, 需要对上述公式进行相应的修正.

1.3 表贴式永磁同步发电机轴电流模型

通过对表贴式永磁同步发电机的杂散电容分析可知, 表贴式永磁同步发电机的轴电流分析模型如图2所示.其中:SW, M, F, R分别代表定子绕组(Stator Winding), 永磁铁(Permanent Magnet), 机壳(Frame)和转子(Rotor).

	Figure Option View Download New Window
	图2 表贴式永磁同步发电机轴电流分析模型Fig.2 Bearing current model of the surface mounted PMSG

图2中, C_b为轴承等效电容, 即以轴承滚道和滚动体为极板, 润滑油膜为绝缘介质的等效电容.当轴电压没有超过轴承阈值电压时, 油膜完整, 此时轴承充当一个电容.图2中两个C_b分别对应驱动端和非驱动端轴承等效电容.与变频电动机的轴电流分析模型相似, 变频电源的激励施加在定子绕组上, 则共模电压V_com存在于定子绕组和地之间, 电机内部定子绕组、机壳、转子及永磁体之间形成电容网络, 共模电压V_com会在转轴上感应轴电压V_b.当轴电压大于轴承油膜的击穿电压, 轴承就产生放电电流, 发生电蚀, 危害系统安全稳定.

为简化图2所示电路, 将永磁体看作C_wm、C_mf、C_rm3个电容构成的星形中点, 对三个电容做星三角变换, 得到轴电压分析模型如图3所示.

	Figure Option View Download New Window

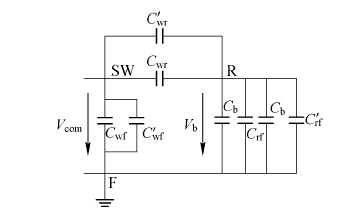

	图3 Y-△ 变换后表贴式永磁电机轴电流分析模型Fig.3 Bearing current model of the surface mounted PMSG after Y-△ conversion

图3中带撇号的电容计算公式如下

$\{\begin{array}{l} C'_{wf} = \frac{C_{wm} \cdot C_{mf}}{C_{wm} + C_{rm} + C_{mf}} \\ C'_{wr} = \frac{C_{wm} \cdot C_{rm}}{C_{wm} + C_{rm} + C_{mf}} \\ C'_{rf} = \frac{C_{rm} \cdot C_{mf}}{C_{wm} + C_{rm} + C_{mf}} \end{array} (8)$

工程上将轴承分压比(Bearing Voltage Ratio, BVR)看作是电机轴承危害的一个指标.由图3轴电流分析等效模型可得表贴式永磁同步发电机的轴承分压比 $λ_{BVR}$ 计算为

$λ_{BV R_{1}} = \frac{V_{b}}{V_{com}} = \frac{C_{wr} + C'_{wr}}{C_{wr} + C'_{wr} + C_{rf} + C'_{rf} + 2 C_{b}} (9)$

2 内置式永磁同步风力发电机

2.1 内置式永磁同步发电机的杂散电容

内置式永磁同步电机多用在半直驱永磁风力系统, 其特点是极数较少、转速较高, 永磁体放置在转子铁心内部.内置式永磁同步发电机的结构图如图4所示.

	Figure Option View Download New Window

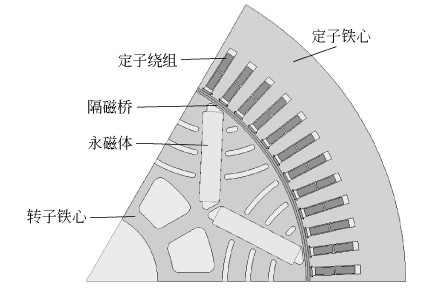

	图4 内置式永磁同步发电机结构Fig.4 Structure of built-in mounted PMSG

2.2 内置式永磁同步发电机杂散电容解析计算

$C_{wf}$ 的计算方法可以采用式(1).下面介绍内置式永磁同步发电机与表贴式不同的另外两个电容.

1)定子绕组与转子铁心杂散电容C_wr

可以等效为定子绕组与转子铁心之间的平板电容, 二者之间存在槽楔、空气等绝缘材料.不同点在于, 由于永磁体被包在转子铁心内部, 所以定子绕组与转子铁心之间的相对面积发生改变.C_wr的计算公式为

$C_{wr} = \frac{N_{s} ε_{0} ε_{r 2} b_{s 2} L_{s}}{ε_{r 2} k_{c} δ + d_{s 2}} (10)$

考虑槽绝缘、定子绕组的外层绝缘及浸漆时, 需要对式(10)进行相应的修正.

2)转子铁心与定子铁心(机壳)杂散电容C_rf

将定转子间电容视作以气隙为介质的圆柱形电容, 用卡式系数考虑开槽影响, 则C_rf的计算公式为

$C_{rf} = \frac{ε_{0} 2 π L_{r}}{\ln (\frac{R_{r} + k_{c} δ}{R_{r}})} (11)$

2.3 内置式永磁同步发电机轴电流模型

内置式永磁同步发电机的轴电流分析模型如图5所示.与表贴式相比, 其等效电路要简单一些.

	Figure Option View Download New Window

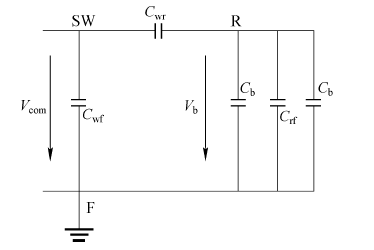

	图5 内置式永磁同步发电机轴电流分析模型Fig.5 Bearing current model of the built-in PMSG

由图5轴电流分析模型可以得出轴电压分压比的计算公式为

$λ_{BV R_{2}} = \frac{V_{b}}{V_{com}} = \frac{C_{wr}}{C_{wr} + C_{rf} + 2 C_{b}} (12)$

3 两种永磁同步发电机的比较

3.1 表贴式永磁同步发电机分析

以一台1.2 MW表贴式永磁同步风力发电机进行分析.发电机具体参数如下:定子额定电压 $U_{N} 为$ 770 V, 额定频率 $f_{N}$ 为16 Hz, 定子槽数 $N_{s}$ 为360, 极对数 $N_{m}$ 为48; 铁心长 $L_{s}$ 为892 mm, 转子内半径 $R_{r}$ 为1 764.5 mm, 定子槽楔厚度 $d_{s_{2}}$ 为2 mm, 定子槽口宽 $b_{s_{2}}$ 为14 mm, 气隙 $σ$ 为6 mm; 槽绝缘和槽楔相对介电常数 $ε_{r_{1}} 、 ε_{r_{2}}$ 分别是3.4和3.

将该上述发电机代入数值进行式(1)~式(7)进行计算, 可得电机的杂散电容结果如表1所示.

表1 表贴式永磁同步发电机杂散电容计算结果 Tab.1 Parasitic capacitances of the surface mounted PMSG

对其进行Y-△ 变换, 将所得的 $C'_{wf}$ 、 $C'_{wr}$ 和 $C'_{rf}$ 与上表中的数值带入式(9)中可得到内置式永磁同步发电机的 $λ_{BV R_{1}}$ 值为20.1%.

3.2 内置式永磁同步发电机分析

以一台2.1 MW内置式永磁同步风力发电机为对象进行分析.发电机定子额定电压 $U_{N}$ 为690 V, 额定频率 $f_{N}$ 为70 Hz, 定子槽数 $N_{s}$ 为72, 极对数 $N_{m}$ 为3; 铁心长 $L_{s}$ 为680 mm, 转子内半径 $R_{r}$ 为300 mm, 定子槽楔厚度 $d_{s_{2}}$ 为3 mm, 定子槽口宽 $b_{s_{2}}$ 为12.1 mm, 气隙 $σ$ 为6 mm, 槽绝缘和槽楔相对介电常数与表贴式电机相同 $ε_{r_{1}} 、 ε_{r_{2}}$ 分别为3.4和3.将该内置式永磁同步发电机参数带入相应杂散电容解析公式进行计算, 可得电机的杂散电容结果如表2所示.

表2 内置式永磁同步发电机杂散电容计算 Tab.2 Parasitic capacitances of the built-in PMSG

文献[6]中指出轴承电容C_b会受负荷和转速的影响, 兆瓦级风力发电机的轴承电容在37~208 pF之间变化.本文中选取C_b=120p $F$ 带入式(12)中.得到内置式永磁同步发电机的 $λ_{BV R_{2}}$ 值为19.7%.

3.3 分析讨论

通过两台不同转子结构的永磁同步发电机轴电流分析模型的对比可以看出:

1)永磁同步风力发电机的轴电流问题相较于变频电动机来说更为严重.一般而言变频电动机的轴承分压比在10%之内.这是由于兆瓦级永磁同步风力发电机的定子绕组的匝数和定、转子内径较一般三相异步电机大.

2)与双馈异步风力发电机相比, 其轴电压和轴电流问题要小一些.在没有加其他抑制措施时, 双馈风力发电机轴承分压比会达到90%以上^{[11, 12, 13, 14, 15, 16, 17, 18]}.即永磁同步风力发电机的轴承故障会小于双馈异步风力发电机, 这也是永磁同步发电机的优点之一.

3)表贴式永磁同步发电机与内置式永磁同步发电机的轴承分压比均在20%左右, 因此两者的轴电流问题严重程度相近.

4 结论

风力发电系统中, 变流器产生的共模电压在电机轴上感应出较高的轴电压并产生轴电流, 带来轴承早期失效, 危害系统的安全稳定运行.本文对表贴式和内置式永磁同步发电机杂散电容参数进行了计算分析, 并提出了相应的轴电流分析模型, 给出轴承分压比的计算公式.通过实例分析表明:1)永磁同步风力发电机的轴电压分压比介于变频电动机和双馈异步风力发电机之间; 2)表贴式永磁同步发电机与内置式永磁同步发电机的轴承分压比相近; 3)表贴式永磁同步发电机的共模电流会大于内置式永磁同步发电机, 在应用中要注意表贴式永磁同步发电机共模电流的抑制问题.

The authors have declared that no competing interests exist.

参考文献

文献列表

[1]	李俊峰, 施鹏飞, 高虎. 中国风电发展报告[M]. 海口: 海南出版社, 2010. LI Junfeng, SHI Pengfei, GAO Hu. The wind power development report of China[M]. Haikou: Hainan Press, 2010. (in Chinese) [本文引用:1]
[2]	韩芳. 我国可再生能源发展现状和前景展望[J]. 可再生能源, 2010, 28(4): 137-138. HAN Fang. The present situation and development prospect of renewable energy in China[J]. Renewable Energy, 2010, 28(4): 137-138. (in Chinese) [本文引用:1]
[3]	ALEWINE K, CHEN W. A review of electrical winding failures in wind turbine generators[J]. Electrical Insulation Conference, 2012, 28(4): 8-13. [本文引用:1]
[4]	HOPPLER R, ERRATH R A. Motor bearings, not just a piece of metal[C]. IEEE-IAS/PCA Cement Industry Conference, 2007: 214-233. [本文引用:1]
[5]	ZITZELSBERGER J, HOFMANN W, WIESE A. Bearing currents in doubly-fed induction generators[C]. European Conference on Power Electronics and Applications, 2005: 1-9. [本文引用:1]
[6]	WHITTLE M, TREVELYAN J, TAVNER P J. Bearing currents in wind turbine generators[J]. Journal of Renewable and Sustainable Energy, 2013(5): 364-392. [本文引用:2]
[7]	曹国荣, 赵燕峰, 唐建平, 等. 大型双馈风力发电机轴电压抑制[J]. 大功率变流技术, 2013(3): 26-31. CAO Guorong, ZHAO Yanfeng, TANG Jianping, et al. Bearing voltage suppression of large double fed wind power generators[J]. High Power Converter Technology, 2013(3): 26-31. (in Chinese) [本文引用:1]
[8]	赵燕峰, 曹国荣, 袁莹. 磁环在双馈风电变频器共模抑制中的应用[J]. 节能与新能源, 2013(3): 47-54. ZHAO Yanfeng, CAO Guorong, YUAN Ying. Ring used in the double fed wind power converter in common mode rejection[J]. Energy Saving and New Energy, 2013(3): 47-54. (in Chinese) [本文引用:1]
[9]	艾波. 永磁同步电机轴电压和轴电流研究[D]. 重庆: 重庆大学, 2014. AI Bo. Research on bearing voltage and current of permanent magnet synchronous motors[D]. Chongqing: Chongqing University, 2014. (in Chinese) [本文引用:1]
[10]	贾健. 3. 2 MW高速永磁风力发电机的设计及关键技术的研究[D]. 成都: 西南交通大学, 2009. JIA Jian. Study on design and key technology of 3. 2 MW high speed permanent magnet wind turbine generators[D]. Chendu: Southwest Jiaotong University, 2009. (in Chinese) [本文引用:1]
[11]	马喜平. PWM变频供电异步电机杂散电容计算与轴电流分析[D]. 北京: 北京交通大学, 2012. MA Xiping. Analysis of coupling capacitances and bearing current of asynchronous motor fed by PWM inverters[D]. Beijing: Beijing Jiaotong University, 2012. (in Chinese) [本文引用:1]
[12]	刘瑞芳, 陈嘉垚, 马喜平. 基于PWM 逆变器供电轴电流问题的交流电机杂散电容的计算与测量[J]. 电工技术学报, 2014, 1(1): 47-50. LIU Ruifang, CHEN Jiaoyao, MA Xiping. Calculation and measurement of coupling capacitance of AC motor based on PWM inverter[J]. Transactions of China Electrotechnical Society, 2014, 1(1): 47-50. (in Chinese) [本文引用:1]
[13]	张兆强. MW级直驱永磁同步风力发电机设计[D]. 上海: 上海交通大学, 2007. ZHANG Zhaoqiang. Design of MW direct-drive permanent magnet synchronous wind generators[D]. Shanghai: Shanghai Jiaotong University, 2007. (in Chinese) [本文引用:1]
[14]	姜保军. PWM电机驱动系统传导共模EMI抑制方法研究[D]. 哈尔滨: 哈尔滨工业大学, 2007. JIANG Baojun. Research on EMI suppression method for conducting common mode of PWM motor drive system[D]. Harbin: Harbin Institute of Technology, 2007. (in Chinese) [本文引用:1]
[15]	MUETZE A, TAMMINEN J, AHOLA J. Influence of motor operating parameters on discharge bearing current activity[J]. IEEE Transaction on Industry Applications, 2011, 47(4): 1767-1777. [本文引用:1]
[16]	王磊. PWM多驱动系统中共模电压的分析及其抑制[D]. 哈尔滨: 哈尔滨理工大学, 2014. WANG Lei. Analysis and suppression of common mode voltage in PWM multi-drive system[D]. Haibin: Harbin Polytechnic University, 2014. (in Chinese) [本文引用:1]
[17]	张怡海. PWM逆变器驱动异步电机系统的共模电压研究[D]. 成都: 西南交通大学, 2014. ZHANG Yihai. Study on common mode voltage of PWM inverter driving asynchronous motor system[D]. Chendu: Southwest Jiaotong University, 2014. (in Chinese) [本文引用:1]
[18]	陈嘉垚. 双馈异步风力发电机轴电流的分析与抑制[D]. 北京: 北京交通大学, 2016. CHEN Jiayao. Analysis and mitigation of bearing currents in doubly induction generator for wind power turbines[D]. Beijing: Beijing Jiaotong University, 2016. (in Chinese) [本文引用:1]
